Bình Khí Nén Áp Suất Cao: Cấu Tạo Và An Toàn Vận Hành
Quá áp, rò rỉ hoặc kiểm định trễ ở bình khí nén áp suất cao có thể gây gián đoạn sản xuất và mất an toàn nghiêm trọng. Kỹ sư cơ khí, bộ phận bảo trì, quản lý kho khí và doanh nghiệp sản xuất cần nắm rõ cấu tạo gồm thân bình, mối hàn, cửa vào ra, van an toàn và đồng hồ áp suất. Vật liệu phù hợp cùng áp suất làm việc 25–40 bar giúp vận hành đúng; van và phụ kiện phải lắp đúng. Lưu kho, vận chuyển, kiểm tra và kiểm định an toàn áp lực định kỳ giúp hạn chế rò rỉ, nhưng liệu quy trình hiện tại đã đủ ngăn quá áp?
Bình khí nén áp suất cao là gì và có vai trò nào trong hệ thống?
Trong nhà máy, nhu cầu dùng khí có thể tăng đột ngột theo từng chu kỳ sản xuất, khiến máy nén phải đóng ngắt liên tục hoặc làm việc quá tải. Bình khí nén áp suất cao giúp lưu trữ khí, giảm dao động áp lực và tạo nguồn dự phòng ngắn hạn. Tuy nhiên, thiết bị này chỉ an toàn khi được chọn, lắp đặt và kiểm tra đúng yêu cầu.

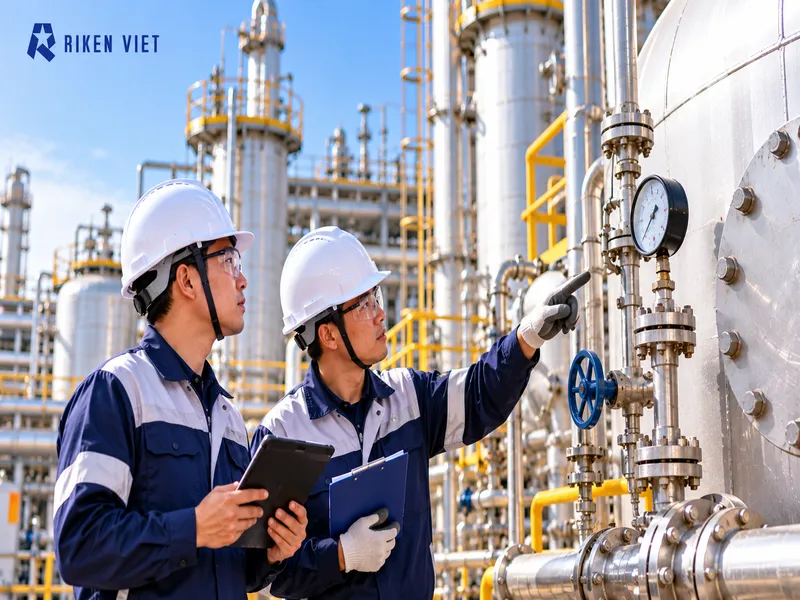

Bình khí nén áp suất cao giúp ổn định áp suất và dự phòng khí cho hệ thống
Nguyên lý lưu trữ khí nén liên tục và ổn định áp suất hệ thống
Bình khí nén áp suất cao là thiết bị chịu áp lực dùng để tiếp nhận, lưu trữ và cấp lại khí nén theo nhu cầu tiêu thụ. Khí từ máy nén đi vào bình qua đường ống, được giữ ở một mức áp suất nhất định rồi phân phối đến các thiết bị đầu cuối. Nhờ vùng đệm này, hệ thống có thể duy trì lưu trữ khí nén liên tục, hạn chế tình trạng tụt áp khi tải tăng nhanh.
Cấu tạo cơ bản gồm thân bình bằng thép chịu áp lực, các cửa kết nối, đồng hồ đo áp, van an toàn, van xả đáy và đường ống vào ra. Một số thiết bị có thêm bộ tách nước để hỗ trợ tách nước trong khí nén. Áp suất làm việc 25–40 bar chỉ phù hợp với một số cấu hình chuyên dụng, không thể áp dụng mặc định cho mọi bình. Dung tích bình khí nén cần được tính theo lưu lượng tiêu thụ, áp suất yêu cầu và thời gian đáp ứng.
Vai trò của bình tích khí nén cao áp trong hệ thống khí nén trục vít
Trong hệ thống khí nén trục vít, bình tích khí nén cao áp giúp giảm số lần khởi động và dừng máy, từ đó hạn chế biến động tải cũng như mức tiêu hao năng lượng. Khi nhu cầu sử dụng tăng trong thời gian ngắn, lượng khí dự trữ trong bình sẽ bổ sung cho đường ống, giúp ổn định áp suất hệ thống và cải thiện hiệu quả vận hành của van, xy lanh, súng khí hoặc thiết bị tự động hóa.
Bình còn hỗ trợ làm nguội khí và lắng một phần hơi ẩm trước khi khí đi vào bộ lọc, nhưng không thay thế hoàn toàn máy sấy khí. Doanh nghiệp nên chọn bình theo công suất máy nén, lưu lượng thực tế và đặc tính phụ tải, thay vì chỉ dựa vào dung tích lớn. Nguy cơ quá áp hoặc rò rỉ có thể gây tai nạn nghiêm trọng nếu van an toàn, mối hàn và đường ống không đạt yêu cầu. Thiết bị cần được lưu kho khô ráo, vận chuyển đúng điểm nâng, kiểm tra ngoại quan, xả nước định kỳ và kiểm định an toàn áp lực theo quy định trước khi đưa vào sử dụng.
Cấu tạo và thông số kỹ thuật của bình chứa khí nén công nghiệp
Một bình chứa khí nén công nghiệp không chỉ là khoang thép dùng để tích trữ khí. Mỗi mối hàn, lớp vật liệu và thiết bị bảo vệ đều liên quan trực tiếp đến an toàn vận hành. Nếu chọn sai dung tích hoặc bỏ qua giới hạn áp suất, hệ thống có thể dao động áp lực, rò rỉ, thậm chí phát sinh nguy cơ nổ bình. Vì vậy, thông số nào cần được đối chiếu trước khi lắp đặt?
Thân bình, vật liệu chế tạo và khả năng chịu áp
Thân bình thường gồm vỏ thép dạng trụ, hai đáy chịu áp, các cổ nối, chân đỡ và mối hàn liên kết. Vật liệu phải có giới hạn bền phù hợp, khả năng chống ăn mòn và độ dày đáp ứng thiết kế. Với bình tích khí nén cao áp, chất lượng mối hàn, xử lý bề mặt và khả năng chịu chu kỳ nạp xả quan trọng không kém chiều dày vỏ.
Dung tích bình khí nén cần được xác định dựa trên công suất máy nén, lưu lượng tiêu thụ và đặc tính tải. Khi lưu kho hoặc vận chuyển, bình phải được cố định chắc, tránh va đập, nguồn nhiệt và môi trường ẩm gây gỉ. Trước khi đưa vào dùng, cần kiểm tra biến dạng, rò rỉ, tình trạng mối hàn và hồ sơ kiểm định an toàn áp lực.
Áp suất làm việc của bình khí nén áp suất cao
Áp suất làm việc là giới hạn mà bình được phép duy trì liên tục trong điều kiện thiết kế. Thông số này phải được đọc cùng áp suất thiết kế, áp suất thử và nhiệt độ vận hành, không thể chỉ dựa vào áp suất cực đại của máy nén. Một số hệ thống sử dụng dải áp suất làm việc 25–40 bar, nhưng mỗi bình vẫn cần được đối chiếu theo nhãn và hồ sơ kỹ thuật.
Lắp bình có mức chịu áp thấp hơn yêu cầu sẽ làm tăng nguy cơ quá áp, nứt mối hàn hoặc phá hỏng thiết bị. Ngược lại, chọn bình quá lớn có thể làm tăng chi phí, chiếm diện tích và kéo dài thời gian đạt áp. Việc chọn bình theo công suất máy nén cần tính thêm nhu cầu lưu trữ khí nén liên tục, dao động tải và yêu cầu ổn định áp suất hệ thống.
Van, phụ kiện và thiết bị bảo vệ đi kèm
Cụm phụ kiện thường gồm van khóa, van an toàn, đồng hồ áp suất, van xả đáy, đầu nối và bộ lọc hoặc thiết bị tách nước trong khí nén. Van an toàn phải được cài đặt đúng ngưỡng, đồng hồ có thang đo phù hợp và đường ống nối không tạo điểm yếu cho toàn hệ thống. Không nên bịt hoặc vô hiệu hóa van xả, vì nước ngưng tụ có thể gây ăn mòn từ bên trong.

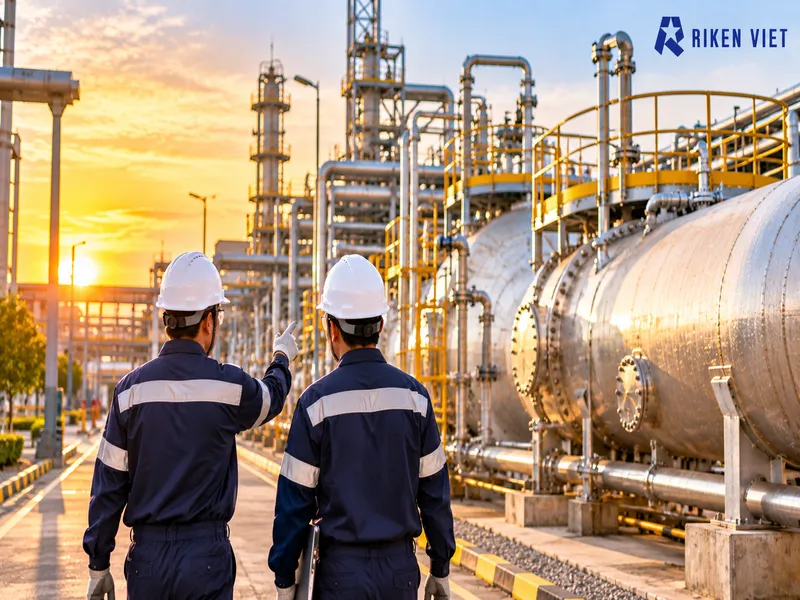

Kiểm tra van, phụ kiện và thiết bị bảo vệ để duy trì an toàn hệ thống khí nén
Trước mỗi ca vận hành, bộ phận bảo trì nên quan sát áp suất, tiếng rò khí, tình trạng van và lượng nước xả. Kiểm tra định kỳ cần thực hiện theo hướng dẫn kỹ thuật và quy định hiện hành, bao gồm thử kín, đánh giá ăn mòn, kiểm tra thiết bị bảo vệ và kiểm định an toàn áp lực. Khi phát hiện áp suất tăng bất thường hoặc van an toàn hoạt động sai, phải dừng hệ thống để xử lý thay vì tiếp tục khai thác.
Cách chọn bình tích khí nén cao áp theo nhu cầu sử dụng
Việc chọn sai dung tích hoặc áp suất có thể khiến máy nén phải chạy liên tục, hệ thống tụt áp và thiết bị tiêu thụ hoạt động thiếu ổn định. Khi lựa chọn bình khí nén áp suất cao, cần đối chiếu đồng thời công suất máy nén, lưu lượng sử dụng, áp suất yêu cầu và điều kiện vận hành thực tế.
Chọn dung tích bình khí nén theo công suất máy nén
Dung tích bình khí nén nên được xác định dựa trên công suất máy nén, lưu lượng tiêu thụ và mức dao động của phụ tải. Với hệ thống có nhu cầu dùng khí liên tục, bình quá nhỏ sẽ làm máy nén đóng ngắt thường xuyên, tăng nhiệt và giảm tuổi thọ. Ngược lại, bình quá lớn làm tăng chi phí đầu tư, chiếm diện tích và kéo dài thời gian nạp khí.
Khi chọn bình theo công suất máy nén, kỹ sư cần xem xét lưu lượng khí thực tế thay vì chỉ dựa vào công suất danh định. Bình tích khí nén cao áp phải đáp ứng được thời gian dự trữ cần thiết trong giai đoạn phụ tải tăng đột biến. Nếu nhu cầu biến động mạnh, nên kết hợp tính toán dung tích với giải pháp điều khiển máy nén để duy trì ổn định áp suất hệ thống.
Lựa chọn áp suất 25–40 bar theo yêu cầu thiết bị
Mức áp suất làm việc 25–40 bar chỉ phù hợp khi thiết bị, đường ống, van và phụ kiện đều được thiết kế cho cùng cấp áp lực. Không nên chọn bình có áp suất cao hơn chỉ để tạo cảm giác an toàn, bởi thiết kế này làm tăng chi phí, yêu cầu kỹ thuật và rủi ro nếu phụ kiện không đồng bộ. Áp suất định mức phải cao hơn áp suất vận hành tối đa theo biên an toàn phù hợp.
Trước khi lắp đặt, cần kiểm tra thông số trên thân bình, van an toàn, đồng hồ đo và hồ sơ kiểm định an toàn áp lực. Hệ thống cũng phải được bảo vệ trước nguy cơ quá áp, rò rỉ và ăn mòn tại các mối nối. Việc xả nước định kỳ giúp hạn chế hơi ẩm, hỗ trợ tách nước trong khí nén và duy trì hiệu suất của thiết bị phía sau.
Ứng dụng bình chứa khí nén trong sản xuất và hệ thống trục vít
Trong nhà máy, bình chứa khí nén công nghiệp thường được đặt sau máy nén để lưu trữ khí nén liên tục, cân bằng lưu lượng và giảm số lần khởi động máy. Với hệ thống khí nén trục vít, bình còn hỗ trợ xử lý các đỉnh tải ngắn hạn, giúp máy nén vận hành ổn định hơn và giảm dao động áp suất khi nhiều thiết bị dùng khí cùng lúc.
Vị trí lắp đặt cần thuận tiện cho kiểm tra, xả nước, bảo dưỡng và thay thế van. Không gian xung quanh phải thông thoáng, nền đủ chắc, tránh nguồn nhiệt và va chạm cơ học. Doanh nghiệp cũng cần lập lịch kiểm tra thân bình, phụ kiện, mối hàn và kiểm định định kỳ theo quy định, thay vì chỉ xử lý khi xuất hiện dấu hiệu bất thường.
An toàn vận hành và kiểm tra bình khí nén áp suất cao
Vận hành sai quy trình có thể khiến bình tích khí nén cao áp chịu tải vượt giới hạn, phát sinh rò rỉ hoặc nổ vỡ nguy hiểm. Vì vậy, doanh nghiệp cần kiểm soát đồng thời cấu tạo bình, áp suất làm việc, vật liệu, van, phụ kiện và điều kiện sử dụng. Ba nhóm kiểm tra dưới đây giúp giảm rủi ro trong toàn bộ vòng đời thiết bị.
Nguy cơ quá áp và dấu hiệu rò rỉ ở bình khí nén áp suất cao
Bình khí nén áp suất cao thường làm việc trong khoảng 25–40 bar, tùy thiết kế và yêu cầu của hệ thống. Khi van an toàn kẹt, rơ-le áp suất sai lệch hoặc máy nén không được ngắt đúng thời điểm, áp suất có thể vượt giới hạn cho phép. Hiện tượng này gây biến dạng thân bình, hỏng mối hàn và làm giảm độ bền vật liệu.
Dấu hiệu rò rỉ gồm tiếng xì liên tục, áp suất giảm nhanh khi dừng máy, bề mặt nối có bọt khí hoặc khu vực van xuất hiện hơi ẩm bất thường. Không nên siết tạm phụ kiện khi bình còn áp. Nhân sự bảo trì cần cô lập nguồn, xả áp an toàn và kiểm tra van, mặt bích, đường ống cùng đồng hồ đo trước khi đưa thiết bị trở lại vận hành.
Yêu cầu lưu kho, vận chuyển và bố trí bình an toàn
Khu vực lưu kho cần khô ráo, thông thoáng, tránh nắng trực tiếp, nguồn nhiệt, hóa chất ăn mòn và nguy cơ va đập. Bình khí nén áp suất cao phải được đặt trên nền chắc, cố định bằng giá đỡ hoặc xích giữ, đồng thời bố trí khoảng cách đủ rộng để thao tác van và đọc thông số. Không đặt vật nặng lên bình hoặc che khuất nhãn nhận diện.

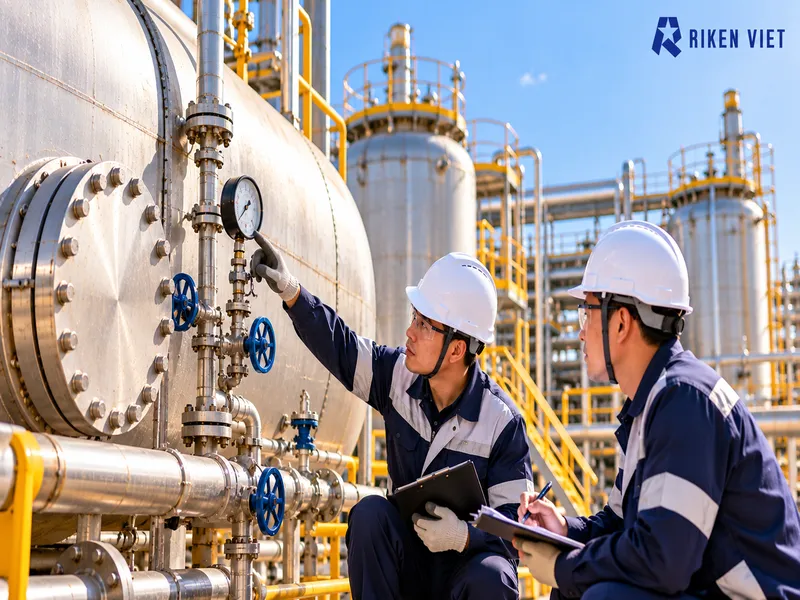

Lưu kho, vận chuyển và bố trí bình đúng cách để duy trì an toàn hệ thống
Khi vận chuyển, cần xả về trạng thái phù hợp theo quy trình, khóa van, lắp nắp bảo vệ và dùng thiết bị nâng chuyên dụng. Không kéo lê, lăn tự do hoặc nâng bình bằng đường ống, van và phụ kiện. Cách bố trí cũng phải hỗ trợ tách nước trong khí nén, hạn chế nước ngưng tích tụ và giúp hệ thống duy trì ổn định áp suất hệ thống.
Kiểm tra thiết bị và kiểm định an toàn áp lực định kỳ
Trước mỗi ca, nhân sự vận hành nên quan sát thân bình, chân đỡ, mối nối, đồng hồ áp suất, van an toàn và đường ống liên quan. Hồ sơ cần ghi nhận áp suất, tình trạng ăn mòn, thời điểm xả nước và các bất thường phát sinh. Việc chọn bình theo công suất máy nén cũng cần được rà soát để bảo đảm dung tích bình khí nén phù hợp với lưu lượng và chế độ tải.
Kiểm định an toàn áp lực phải thực hiện theo chu kỳ và quy định hiện hành, đặc biệt sau khi bình chịu va đập, sửa chữa, thay đổi vị trí hoặc phát hiện ăn mòn. Bỏ qua kiểm định có thể che giấu vết nứt, suy giảm chiều dày và sai lệch thiết bị bảo vệ. Với hệ thống khí nén trục vít hoặc dây chuyền cần lưu trữ khí nén liên tục, nên lập lịch kiểm tra dự phòng để tránh dừng máy đột xuất.
Cấu tạo, vật liệu chế tạo, áp suất làm việc, dung tích, van và phụ kiện cần được đối chiếu trước khi đưa bình vào sử dụng. Chỉ một sai lệch nhỏ giữa bình chứa khí nén công nghiệp và công suất máy nén cũng có thể làm giảm độ ổn định của toàn hệ thống. Doanh nghiệp không nên bỏ qua kiểm định an toàn áp lực, bởi chi phí xử lý sự cố thường lớn hơn nhiều so với chi phí bảo trì chủ động.
Khi cần lựa chọn thiết bị, bố trí đường ống hoặc xây dựng lịch kiểm tra, việc trao đổi với đơn vị tư vấn chuyên môn sẽ giúp giải pháp phù hợp hơn với điều kiện sản xuất. Liên hệ RIKEN VIỆT để được tư vấn lựa chọn, lắp đặt và kiểm tra bình khí nén áp suất cao phù hợp với nhu cầu vận hành thực tế.
