Bình Chứa Khí Áp Suất Cao: Cách Chọn An Toàn
Chọn sai bình chứa khí áp suất cao có thể gây rò rỉ, hư hỏng và mất an toàn khi vận hành liên tục. Cần phân biệt bình chứa khí nén áp suất cao, bình tích khí công nghiệp và air receiver tank dạng pressure vessel; đối chiếu nhãn về dung tích, áp suất làm việc 25–40 bar, vật liệu thép hoặc inox. Kiểm tra khí sử dụng, van an toàn, hồ sơ kiểm định bình áp lực và điều kiện đặt mua để bảo đảm lưu trữ khí nén ổn định. Cấu hình nào vừa đủ tải, tương thích và an toàn?
Bình chứa khí áp suất cao là gì? Phân loại và cấu tạo
Trong hệ thống khí công nghiệp, lựa chọn sai bình chứa có thể gây dao động áp suất, giảm độ ổn định và phát sinh rủi ro an toàn. Bình chứa khí áp suất cao cần được xem xét đồng thời về kiểu dáng, dung tích, vật liệu, loại khí sử dụng và hồ sơ kiểm định. Vậy đâu là những tiêu chí nhận diện quan trọng trước khi đặt mua?

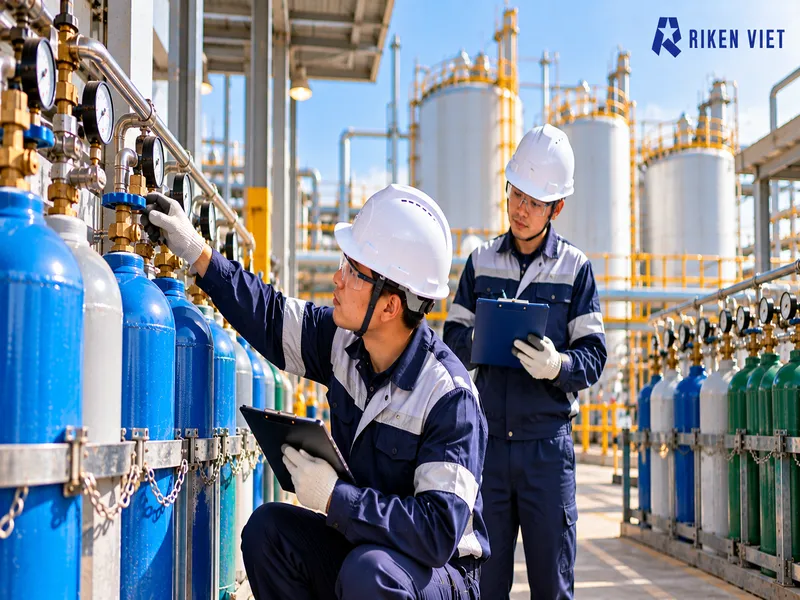

Tiêu chí chọn bình chứa khí áp suất cao dựa trên cấu tạo, vật liệu và kiểm định an toàn
Các loại bình chứa khí nén áp suất cao phổ biến
Bình chứa khí nén áp suất cao thường gồm bình đứng, bình nằm ngang và bình dạng chai dùng để lưu trữ khí nén hoặc khí công nghiệp. Bình đứng tiết kiệm diện tích, phù hợp nhà xưởng có mặt bằng hạn chế; bình nằm ngang dễ bố trí dưới cụm máy nén. Với nhu cầu vận chuyển hoặc lưu trữ khí như O₂, N₂, CO₂, chai thép liền mạch và chai composite là hai nhóm phổ biến.
Trong hệ thống cố định, bình tích khí công nghiệp còn được gọi là air receiver tank, có nhiệm vụ cân bằng lưu lượng và giảm số lần đóng ngắt máy nén. Dung tích bình chứa phải đi cùng áp suất thiết kế, lưu lượng tiêu thụ và chu kỳ vận hành. Không nên chọn bình chỉ dựa trên kích thước hoặc mức giá, vì dung tích lớn nhưng áp suất không phù hợp vẫn gây hạn chế cho toàn hệ thống.
Cấu tạo pressure vessel và thông số trên nhãn
Một pressure vessel tiêu chuẩn thường gồm thân bình, chỏm cầu, cửa nạp, cửa xả, van an toàn, đồng hồ áp suất và đầu xả nước ngưng. Vật liệu thép hoặc inox được lựa chọn tùy môi trường, loại khí và yêu cầu chống ăn mòn. Mối hàn, lớp phủ bề mặt và kết cấu chân đỡ cũng ảnh hưởng trực tiếp đến độ bền trong quá trình vận hành.
Nhãn bình cần thể hiện dung tích, áp suất thiết kế, áp suất làm việc, nhiệt độ thiết kế, vật liệu, số serial, năm sản xuất và đơn vị chế tạo. Với nhiều hệ thống, áp suất làm việc 25–40 bar là thông số cần kiểm tra kỹ trước khi ghép nối. Van an toàn phải được cài đặt phù hợp, còn hồ sơ kiểm định bình áp lực cần đầy đủ và còn hiệu lực.
Khả năng tương thích giữa bình và từng loại khí công nghiệp
Không phải bình nào cũng phù hợp với mọi loại khí. O₂ yêu cầu vật liệu, gioăng kín và quy trình làm sạch nghiêm ngặt để tránh nguy cơ cháy; CO₂ cần xét đến hiện tượng hóa lỏng và áp suất tăng theo nhiệt độ. N₂, Ar và các khí trơ thường dùng bình thép chuyên dụng, nhưng vẫn phải kiểm tra tiêu chuẩn kết nối, độ sạch bên trong và khả năng chịu áp.
Khi lựa chọn bình chứa khí áp suất cao, cần đối chiếu loại khí, độ tinh khiết, áp suất nạp, nhiệt độ môi trường và tần suất sử dụng. Hồ sơ kỹ thuật, chứng nhận vật liệu, biên bản thử áp và kiểm định hiện hành là căn cứ quan trọng khi đặt mua. Việc lắp sai van hoặc dùng bình không tương thích có thể làm mất ổn định lưu trữ khí nén, ảnh hưởng an toàn hệ thống khí nén và khiến chi phí xử lý tăng cao.
Chọn bình tích khí công nghiệp theo dung tích, áp suất và vật liệu
Việc chọn bình tích khí công nghiệp không nên bắt đầu từ giá bán mà từ điều kiện vận hành thực tế. Lưu lượng tiêu thụ, chu kỳ dùng khí, áp suất tối đa, loại khí và môi trường lắp đặt đều ảnh hưởng trực tiếp đến độ bền. Một cấu hình thiếu dung tích hoặc sai cấp áp có thể làm hệ thống mất ổn định và tăng rủi ro an toàn.
Cách xác định dung tích bình chứa theo lưu lượng và chu kỳ tiêu thụ
Dung tích bình chứa nên được tính dựa trên lưu lượng khí trung bình, thời gian máy nén nghỉ và mức dao động nhu cầu trong từng chu kỳ. Hệ thống có tải tiêu thụ tăng giảm liên tục thường cần dung tích lớn hơn để duy trì lưu trữ khí nén ổn định, giảm số lần đóng ngắt máy nén và hạn chế hiện tượng tụt áp đột ngột. Không nên chỉ chọn theo công suất danh định của máy nén.

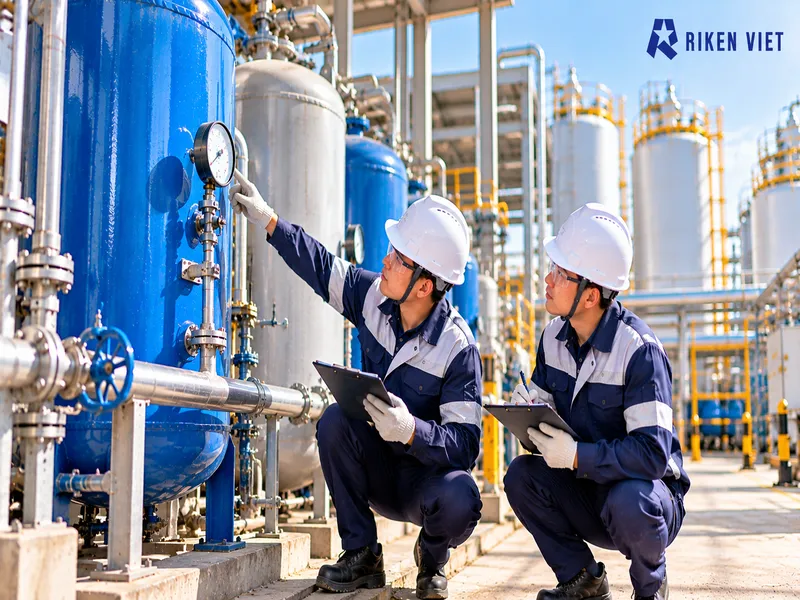

Xác định dung tích bình chứa theo lưu lượng, áp suất và nhu cầu sử dụng thực tế
Khi đặt mua bình chứa khí áp suất cao, cần đối chiếu dung tích bình chứa với lưu lượng thực tế, áp suất đầu vào, áp suất đầu ra và thời gian dự phòng mong muốn. Bình quá nhỏ khiến máy nén phải hoạt động dày hơn; bình quá lớn lại làm tăng chi phí đầu tư, diện tích lắp đặt và thời gian kiểm định. Thông số trên nhãn phải thể hiện rõ thể tích, áp suất thiết kế, áp suất làm việc và năm sản xuất.
Khi nào chọn áp suất làm việc 25–40 bar?
Mức áp suất làm việc 25–40 bar phù hợp với các hệ thống cần dự trữ khí ở áp cao, chẳng hạn dây chuyền thổi chai, thử kín, gia công đặc thù hoặc thiết bị sử dụng khí nén áp suất cao. Tuy nhiên, việc chọn cấp áp này chỉ hợp lý khi thiết bị đầu cuối, đường ống, van và máy nén đều tương thích. Áp suất cao hơn không đồng nghĩa với hiệu suất tốt hơn trong mọi ứng dụng.
Trước khi chọn bình chứa khí nén áp suất cao, cần phân biệt áp suất làm việc liên tục với áp suất thiết kế và áp suất thử. Van an toàn phải được cài đặt đúng giới hạn, đồng thời hồ sơ kiểm định bình áp lực phải phù hợp quy định hiện hành. Cấu hình 25–40 bar thường kéo theo chi phí đầu tư, yêu cầu lắp đặt và mức độ kiểm soát an toàn cao hơn, nên không phù hợp nếu nhu cầu thực tế chỉ ở áp thấp.
So sánh vật liệu thép hoặc inox theo môi trường sử dụng
Bình thép có ưu điểm về độ bền cơ học, khả năng chịu áp và chi phí đầu tư hợp lý. Vật liệu này phù hợp với nhà xưởng thông thường, nơi khí nén đã được xử lý và độ ẩm môi trường ở mức kiểm soát được. Dù vậy, bề mặt thép có thể bị ăn mòn nếu hệ thống thường xuyên ngưng tụ nước, đặt ngoài trời hoặc tiếp xúc với hóa chất. Sơn phủ và xả nước đáy cần được duy trì định kỳ.
Bình inox phù hợp với môi trường ẩm, khu vực yêu cầu vệ sinh cao hoặc hệ thống sử dụng khí có nguy cơ gây oxy hóa. Vật liệu này chống ăn mòn tốt hơn nhưng giá thành, khối lượng gia công và yêu cầu kiểm tra mối hàn thường cao hơn. Khi lựa chọn, cần xác nhận loại khí, độ tinh khiết, nhiệt độ, vị trí lắp đặt và khả năng tương thích vật liệu, thay vì chỉ dựa vào tuổi thọ kỳ vọng.
Kiểm định bình áp lực và an toàn hệ thống khí nén
Một bình chứa khí áp suất cao chỉ an toàn khi được kiểm soát đồng bộ từ thiết bị bảo vệ, hồ sơ pháp lý đến điều kiện lắp đặt. Sai lệch nhỏ ở áp suất cài đặt, vật liệu hoặc quy trình vận hành có thể làm tăng nguy cơ rò rỉ, nổ vỡ và dừng dây chuyền. Vì vậy, từng tiêu chí cần được đối chiếu trước khi nghiệm thu.
Van an toàn, đồng hồ áp suất và phụ kiện bảo vệ bắt buộc
Van an toàn phải được chọn theo áp suất thiết kế, lưu lượng xả và môi chất sử dụng, đồng thời cài đặt thấp hơn giới hạn cho phép của bình. Đồng hồ áp suất cần có thang đo phù hợp, dễ quan sát và được hiệu chuẩn định kỳ. Với bình chứa khí nén áp suất cao, không nên dùng thiết bị đo không rõ nguồn gốc hoặc có dấu hiệu kẹt kim.
Cụm bảo vệ thường cần thêm van khóa, van xả nước ngưng, bộ lọc và đường ống xả hướng ra khu vực an toàn. Việc tự ý khóa van an toàn, bịt đường xả hoặc thay phụ kiện không đúng chuẩn có thể khiến pressure vessel mất khả năng giảm áp khi sự cố xảy ra. Đây là rủi ro nghiêm trọng dù bình vẫn đang hoạt động ổn định.
Hồ sơ kiểm định bình áp lực cần kiểm tra trước nghiệm thu
Hồ sơ kiểm định bình áp lực cần thể hiện rõ thông tin thiết bị, nhà sản xuất, số chế tạo, dung tích bình chứa, vật liệu thép hoặc inox, áp suất thiết kế và áp suất làm việc cho phép. Trường hợp hệ thống vận hành ở mức 25–40 bar, các thông số trên nhãn phải thống nhất với bản vẽ, biên bản thử và yêu cầu kỹ thuật đã phê duyệt.
Bộ hồ sơ nên bao gồm chứng chỉ xuất xưởng, biên bản kiểm tra chất lượng, kết quả thử bền, thử kín, biên bản kiểm định và hướng dẫn vận hành. Cần đối chiếu thời hạn kiểm định, dấu hiệu nhận diện trên bình cùng tình trạng mối hàn, chân đỡ và lớp bảo vệ bề mặt. Thiếu hồ sơ hoặc thông tin không khớp là cơ sở để tạm dừng nghiệm thu.
Nguyên tắc lắp đặt và vận hành để lưu trữ khí nén ổn định
Bình tích khí công nghiệp cần được đặt trên nền chắc chắn, thông thoáng, có khoảng cách phù hợp để kiểm tra, bảo dưỡng và xả nước ngưng. Vị trí lắp đặt phải tránh nguồn nhiệt, hóa chất ăn mòn, va chạm cơ học và khu vực ngập nước. Đường ống kết nối cần có giá đỡ riêng, không truyền tải trọng lên đầu nối của bình.
Dung tích bình phải tương thích với công suất máy nén, lưu lượng tiêu thụ và chu kỳ dao động của hệ thống; chọn bình quá nhỏ làm máy nén đóng ngắt liên tục, còn chọn quá lớn làm tăng chi phí và thời gian tích áp. Khi vận hành, cần theo dõi áp suất, nhiệt độ, rò rỉ và nước ngưng để duy trì khả năng lưu trữ khí nén ổn định, không vượt giới hạn thiết kế.
Đặt mua air receiver tank phù hợp với hệ thống thực tế
Đặt mua bình chứa khí áp suất cao không nên chỉ dựa trên dung tích hoặc mức giá báo. Sai lệch về loại khí, áp suất thiết kế, vật liệu hay hồ sơ kiểm định có thể khiến thiết bị không tương thích với hệ thống và phát sinh rủi ro trong vận hành. Vì vậy, dữ liệu yêu cầu cần được chuẩn hóa trước khi gửi cho nhà cung cấp.
Checklist thông tin cần gửi khi yêu cầu báo giá
Yêu cầu báo giá nên nêu rõ môi chất sử dụng, lưu lượng khí, áp suất làm việc, áp suất thiết kế, nhiệt độ vận hành, dung tích bình chứa và vị trí lắp đặt. Với hệ thống dùng áp suất làm việc 25–40 bar, cần ghi chính xác giá trị thực tế thay vì chỉ mô tả chung là khí nén áp cao. Đây là cơ sở để chọn bình tích khí công nghiệp phù hợp.
Ngoài thông số chính, hồ sơ nên kèm sơ đồ đường ống, kích thước không gian, hướng kết nối, tiêu chuẩn chế tạo và yêu cầu về van an toàn, đồng hồ áp suất, xả đáy. Cũng cần xác nhận loại khí có tính ăn mòn hay không để lựa chọn vật liệu thép hoặc inox. Nhãn thiết bị phải thể hiện rõ dung tích, áp suất thiết kế, áp suất làm việc, nhiệt độ và số chế tạo.
Các điểm cần xác nhận về thiết kế, chế tạo và bàn giao
Trước khi đặt mua, cần đối chiếu bản vẽ và datasheet của air receiver tank với điều kiện vận hành thực tế. Các điểm quan trọng gồm chiều dày thân, kiểu đáy, vật liệu, mối hàn, cấp áp lực của mặt bích, vị trí cửa người chui và khả năng lắp đặt van an toàn. Không nên dùng bình có áp suất danh định thấp hơn giới hạn cao nhất của hệ thống.

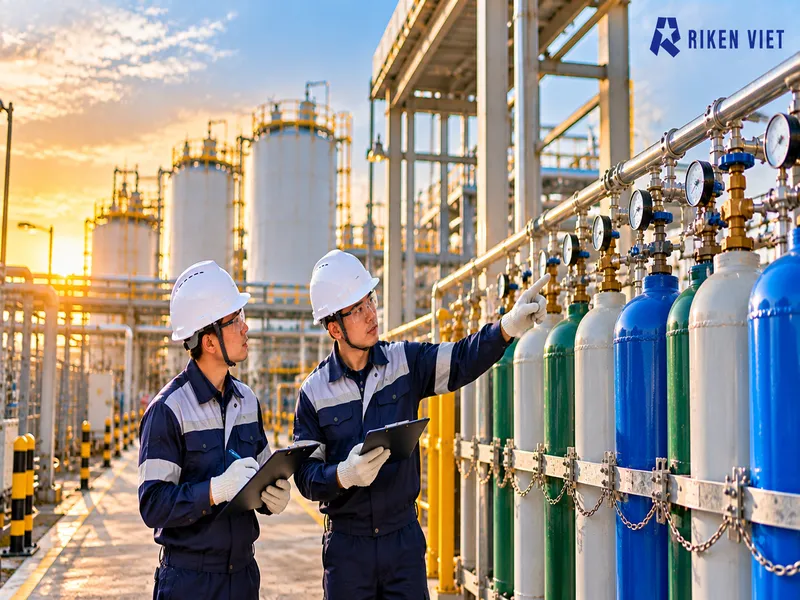

Xác nhận thiết kế, hồ sơ kỹ thuật và bàn giao bình chứa khí đúng yêu cầu
Hồ sơ bàn giao cần bao gồm chứng chỉ vật liệu, bản vẽ hoàn công, biên bản thử áp, chứng nhận xuất xưởng và tài liệu hướng dẫn vận hành. Tùy quy định áp dụng, thiết bị có thể cần kiểm định bình áp lực trước khi đưa vào sử dụng. Việc chỉ nhận hàng mà thiếu hồ sơ khiến quá trình nghiệm thu, đăng ký hoặc bảo trì sau này bị kéo dài.
Tiêu chí đánh giá nhà cung cấp và dịch vụ kỹ thuật
Nhà cung cấp đáng tin cậy cần có khả năng đọc dữ liệu hệ thống, tư vấn dung tích bình chứa và giải thích rõ giới hạn thiết kế. Đơn vị chỉ báo giá theo mẫu có sẵn nhưng không hỏi về loại khí, chu kỳ tải hoặc áp suất thực tế có thể đưa ra cấu hình không phù hợp. Kinh nghiệm với pressure vessel và hệ thống khí công nghiệp là tiêu chí nên được kiểm tra.
Dịch vụ kỹ thuật cũng cần được đánh giá qua khả năng hỗ trợ bản vẽ, khảo sát hiện trường, hướng dẫn lắp đặt và xử lý hồ sơ an toàn. Giá thấp chưa chắc là lựa chọn tối ưu nếu thiếu van bảo vệ, tài liệu kiểm định hoặc hỗ trợ sau bàn giao. Một quy trình xác nhận nhiều bước thường tốn thêm thời gian, nhưng giúp giảm nguy cơ sửa đổi đường ống và dừng hệ thống.
Khi lựa chọn thiết bị, cần đối chiếu đồng thời loại khí, dung tích, áp suất và vật liệu thay vì tách rời từng thông số. Bình chứa khí áp suất cao phải có giới hạn làm việc cao hơn điều kiện vận hành dự kiến, đi kèm van an toàn, đồng hồ đo và hồ sơ kiểm định phù hợp.
Dung tích bình chứa quá nhỏ có thể khiến máy nén đóng ngắt liên tục; ngược lại, bình quá lớn làm tăng chi phí, diện tích lắp đặt và thời gian kiểm tra. Vật liệu thép phù hợp với nhiều hệ thống khí thông thường, trong khi inox thường được cân nhắc cho môi trường ăn mòn hoặc yêu cầu vệ sinh cao.
Trước khi chốt đơn, nên đối chiếu nhãn thiết bị, bản vẽ, tiêu chuẩn chế tạo và điều kiện thực tế, sau đó yêu cầu tư vấn kỹ thuật từ đơn vị có năng lực. Liên hệ RIKEN VIỆT để được tư vấn lựa chọn bình chứa khí áp suất cao phù hợp với loại khí, áp suất và điều kiện vận hành thực tế.
