Bình Chịu Áp Lực: Quy Định Kiểm Định Và An Toàn
Thiết bị ổn định vẫn có thể nổ, rò rỉ hoặc dừng máy khi vật liệu suy yếu, van lỗi hay áp suất vượt giới hạn. Bình chịu áp lực là thiết bị chứa khí hoặc chất lỏng dưới áp suất, như bình khí nén, nồi hơi, bồn chứa; bộ phận chính gồm thân bình, van an toàn, đồng hồ và đường ống. Hồ sơ kỹ thuật phải ghi thiết kế, chế tạo, vận hành, bảo dưỡng; kiểm định theo quy định, gồm kiểm định bình chịu áp lực theo QCVN 01:2008. Cảm biến cần hiệu chuẩn; thiết bị không an toàn phải loại bỏ. Vòng đời đã được kiểm soát đủ chặt chẽ chưa?
Bình chịu áp lực là gì và được sử dụng ở đâu?
Bình chịu áp lực là thiết bị dùng để chứa, tích trữ hoặc thực hiện quá trình với chất khí, chất lỏng có áp suất cao hơn áp suất khí quyển. Khi lựa chọn và quản lý thiết bị, cần xét đồng thời áp suất, nhiệt độ, môi chất, thể tích và điều kiện vận hành. Nhận diện đúng phạm vi giúp kiểm soát nguy cơ nổ, rò rỉ và sai sót trong kiểm định.

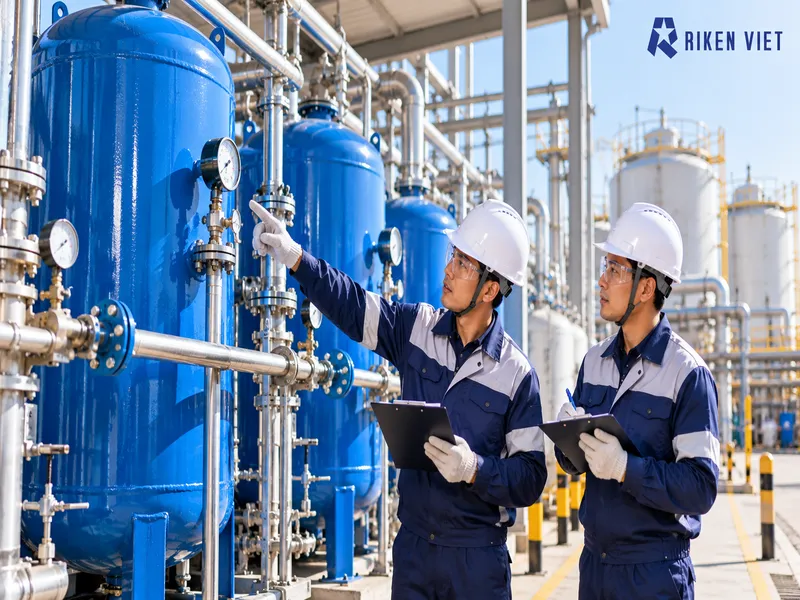

Nhận diện bình chịu áp lực để kiểm soát rủi ro vận hành và kiểm định an toàn
Phạm vi bình chịu áp lực trong nhà máy công nghiệp
Trong nhà máy, bình chịu áp lực trong nhà máy công nghiệp thường gồm bình chứa khí nén, bình tích áp, nồi hơi, thiết bị gia nhiệt, bồn chứa LPG, bình chứa oxy, nitơ hoặc các môi chất công nghệ. Một số thiết bị làm việc với áp suất dương, trong khi thiết bị khác có thể chịu cả áp suất chân không và áp suất dương.
Không nên xác định thiết bị chỉ dựa vào tên gọi hoặc mức áp suất ghi trên đồng hồ. Hồ sơ kỹ thuật cần thể hiện thông số thiết kế, áp suất làm việc, nhiệt độ, vật liệu, thể tích, môi chất và lịch sử sửa chữa. Việc kiểm định bình chịu áp lực theo QCVN 01:2008 cần được đối chiếu với phạm vi áp dụng và quy định hiện hành. TCVN 8366 yêu cầu thiết kế và chế tạo bình áp lực cũng là tài liệu kỹ thuật quan trọng để tham khảo khi đánh giá kết cấu.
Các bộ phận chính và nguyên lý giữ áp
Một bình áp lực thường có thân bình, đáy, nắp, cửa người chui, đường ống kết nối, mặt bích, van khóa, van an toàn, đồng hồ áp suất và bộ phận xả đáy. Tùy hệ thống, thiết bị còn có cảm biến nhiệt độ, cảm biến áp suất, thiết bị báo mức hoặc bộ điều khiển tự động. Thân và các mối hàn phải đủ khả năng chịu ứng suất do áp suất, nhiệt độ và tải trọng phát sinh trong vận hành.
Nguyên lý giữ áp dựa trên kết cấu kín và khả năng chịu lực của vật liệu. Van an toàn phải xả môi chất khi áp suất vượt giới hạn cài đặt, còn đồng hồ và cảm biến giúp phát hiện diễn biến bất thường. Hiệu chuẩn cảm biến áp suất và cảm biến khí trong hệ thống bình áp lực cần được thực hiện theo yêu cầu kỹ thuật phù hợp. Nếu phát hiện ăn mòn, nứt, biến dạng hoặc rò rỉ, phải dừng thiết bị để đánh giá thay vì tiếp tục vận hành tạm thời.
Ví dụ thiết bị có áp suất làm việc trên 0,7 bar
Các ví dụ phổ biến gồm bình tích khí của máy nén, nồi hơi, bình chứa môi chất lạnh, bồn LPG, bình oxy y tế, bình nitơ dùng trong sản xuất và thiết bị phản ứng có gia nhiệt. Tuy nhiên, ngưỡng trên 0,7 bar không phải căn cứ duy nhất để kết luận một thiết bị thuộc diện quản lý nghiêm ngặt. Cần xem thêm môi chất, thể tích, nhiệt độ, cấp nguy hiểm và quy định chuyên ngành.
An toàn lao động với thiết bị áp lực trên 0,7 bar đòi hỏi hồ sơ thiết kế, biên bản kiểm định, hướng dẫn vận hành, kế hoạch bảo dưỡng và nhật ký theo dõi được lưu giữ đầy đủ. Doanh nghiệp cần quản lý vòng đời bình chịu áp lực từ thiết kế đến vận hành, kiểm tra rò rỉ, ăn mòn và tình trạng van an toàn. Thiết bị hết hạn, hư hỏng hoặc không còn đủ điều kiện phải được cô lập, xả áp, xử lý theo quy trình và loại bỏ an toàn, không tự ý đưa trở lại sản xuất.
Cơ sở pháp lý và hồ sơ kỹ thuật của thiết bị áp lực
Trước khi đưa bình chịu áp lực vào sử dụng, cơ sở sản xuất cần xác định đúng phạm vi áp dụng của quy chuẩn, tiêu chuẩn và quy định về an toàn lao động. Hồ sơ phải thể hiện rõ thiết bị thuộc nhóm nào, môi chất làm việc, áp suất thiết kế, dung tích, điều kiện lắp đặt và yêu cầu kiểm định tương ứng.
Bộ hồ sơ kỹ thuật tối thiểu gồm bản vẽ hoặc tài liệu thiết kế, thuyết minh tính toán, chứng chỉ vật liệu, hồ sơ chế tạo, biên bản thử áp, hướng dẫn vận hành, hồ sơ lắp đặt và biên bản kiểm định. TCVN 8366 yêu cầu thiết kế và chế tạo bình áp lực có thể được sử dụng làm căn cứ kỹ thuật, nhưng không thay thế các yêu cầu pháp lý bắt buộc hoặc quy định riêng của nhà sản xuất. Khi tra cứu kiểm định bình chịu áp lực theo QCVN 01:2008, cần đối chiếu phiên bản văn bản đang có hiệu lực và phạm vi áp dụng thực tế.
Trước khi nghiệm thu, thông tin trên nhãn thiết bị phải khớp với hồ sơ, van an toàn và đồng hồ áp suất phải có thông số phù hợp, còn kết quả kiểm định phải được lưu giữ trong suốt vòng đời thiết bị. Cách quản lý này giúp kiểm soát an toàn lao động với thiết bị áp lực trên 0,7 bar, đồng thời tạo cơ sở lập kế hoạch bảo dưỡng, kiểm định lại và loại bỏ thiết bị không còn bảo đảm an toàn.
Nguy cơ nổ, rò rỉ và yêu cầu an toàn khi vận hành
Áp suất cao, khí dễ cháy và thiết bị xuống cấp có thể tạo thành chuỗi sự cố chỉ từ một van hỏng hoặc tín hiệu cảnh báo bị bỏ qua. Việc kiểm soát bình chịu áp lực cần kết hợp giữa thiết kế, kiểm định, đo lường và quy trình ứng phó. Ba nhóm biện pháp dưới đây giúp giảm nguy cơ nổ, rò rỉ trong sản xuất.
An toàn lao động với thiết bị áp lực trên 0,7 bar
An toàn lao động với thiết bị áp lực trên 0,7 bar bắt đầu từ việc phân loại đúng thiết bị, lập hồ sơ kỹ thuật và kiểm tra điều kiện lắp đặt. Bình chịu áp lực phải có van an toàn, đồng hồ áp suất, đường ống phù hợp và cơ cấu xả được dẫn tới vị trí an toàn. Không tự ý khóa van bảo vệ hoặc vận hành khi thiết bị có dấu hiệu phồng, nứt, ăn mòn.

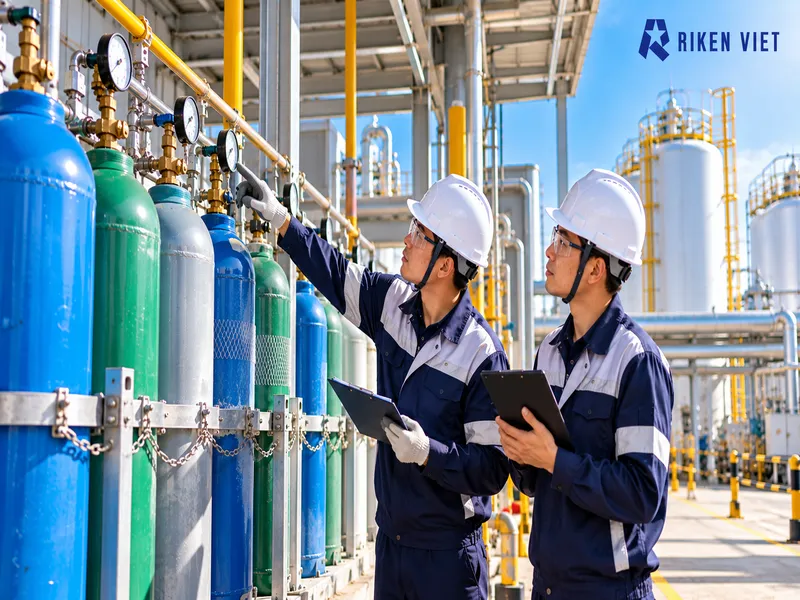

Kiểm soát an toàn thiết bị áp lực bằng hồ sơ, kiểm định và vận hành đúng quy trình
Trước mỗi ca, cần kiểm tra rò khí, tiếng ồn bất thường, nhiệt độ, áp suất và tình trạng mối nối. Khu vực đặt thiết bị phải thông thoáng, có biển cảnh báo, khoảng cách thao tác và lối thoát phù hợp. Kiểm định bình chịu áp lực theo QCVN 01:2008 cần được thực hiện đúng phạm vi áp dụng và bởi tổ chức có năng lực; hồ sơ, thời hạn kiểm định phải được quản lý rõ ràng.
Hiệu chuẩn cảm biến áp suất và cảm biến khí trong hệ thống bình áp lực
Hiệu chuẩn cảm biến áp suất và cảm biến khí trong hệ thống bình áp lực giúp bảo đảm tín hiệu đo phản ánh đúng trạng thái thực tế. Sai số lớn có thể khiến hệ thống bỏ qua hiện tượng tăng áp, phát hiện chậm khí rò hoặc kích hoạt cảnh báo không cần thiết. Mỗi cảm biến cần có mã nhận diện, dải đo, cấp chính xác, chu kỳ hiệu chuẩn và hồ sơ kết quả.
Tần suất hiệu chuẩn nên căn cứ vào mức độ rủi ro, môi trường làm việc, lịch sử sai lệch và khuyến cáo của nhà sản xuất. Sau khi hiệu chuẩn, cần kiểm tra lại điểm cảnh báo, liên động ngắt máy và khả năng truyền tín hiệu về tủ điều khiển. Giải pháp đo khí chuẩn Nhật Bản cho khí nén và khí công nghiệp có thể được cân nhắc, nhưng không thay thế yêu cầu đánh giá phù hợp với hệ thống thực tế.
Tích hợp giám sát trực tuyến áp suất và rò rỉ khí
Tích hợp giám sát trực tuyến áp suất và rò rỉ khí cho phép ghi nhận liên tục dữ liệu từ bình, đường ống và khu vực có nguy cơ phát tán. Hệ thống nên thiết lập ngưỡng cảnh báo theo nhiều cấp, lưu lịch sử đo và gửi tín hiệu đến người phụ trách khi áp suất tăng bất thường hoặc nồng độ khí vượt giới hạn. Cảnh báo phải dễ nhận biết và có hướng dẫn xử lý tương ứng.
Tuy vậy, giám sát tự động không loại bỏ nhu cầu kiểm tra tại chỗ, bảo dưỡng và kiểm định định kỳ. Cảm biến lắp sai vị trí, mất nguồn hoặc kết nối gián đoạn đều có thể tạo cảm giác an toàn giả. Khi lựa chọn thiết bị, cần đánh giá khả năng chống cháy nổ, độ tương thích, chi phí hiệu chuẩn và phương án duy trì hoạt động khi hệ thống giám sát gặp sự cố.
Kiểm định và quản lý vòng đời bình chịu áp lực
Việc kiểm soát bình chịu áp lực không kết thúc sau lần nghiệm thu ban đầu. Thiết bị phải được theo dõi xuyên suốt từ thiết kế, chế tạo, lắp đặt đến vận hành, bảo dưỡng và loại bỏ. Một quy trình thiếu hồ sơ hoặc chậm kiểm định có thể dẫn đến rủi ro pháp lý, dừng sản xuất và sự cố nghiêm trọng.
Kiểm định bình chịu áp lực theo QCVN 01:2008 và hồ sơ liên quan
Kiểm định bình chịu áp lực theo QCVN 01:2008 cần được thực hiện đúng phạm vi áp dụng, chu kỳ và phương pháp tương ứng với loại thiết bị. Trước khi đưa vào sử dụng, bình thường phải trải qua kiểm định lần đầu; trong quá trình vận hành, cần kiểm định định kỳ, kiểm định bất thường khi sửa chữa lớn, thay đổi vị trí hoặc phát hiện dấu hiệu mất an toàn.
Hồ sơ nên bao gồm lý lịch thiết bị, bản vẽ và thông số thiết kế, chứng chỉ vật liệu, biên bản kiểm định, hồ sơ sửa chữa, nhật ký vận hành và kết quả đo chiều dày nếu có. Doanh nghiệp cũng cần kiểm tra tình trạng van an toàn, đồng hồ áp suất, đường ống kết nối và thiết bị bảo vệ. Không nên xem giấy kiểm định còn hạn là căn cứ duy nhất để tiếp tục vận hành khi thiết bị đã xuất hiện ăn mòn, biến dạng hoặc rò rỉ.
TCVN 8366: yêu cầu thiết kế và chế tạo bình áp lực
TCVN 8366 yêu cầu thiết kế và chế tạo bình áp lực tập trung vào các yếu tố như vật liệu, chiều dày, áp suất thiết kế, nhiệt độ làm việc, mối hàn, khả năng chịu tải và phương pháp kiểm tra chất lượng. Việc lựa chọn thông số phải dựa trên môi chất, điều kiện nhiệt độ, chu kỳ áp suất và môi trường lắp đặt, thay vì chỉ lấy theo công suất danh định.
Hồ sơ chế tạo cần thể hiện khả năng truy xuất vật liệu, quy trình hàn, năng lực thợ hàn, kết quả kiểm tra không phá hủy và thử bền, thử kín theo yêu cầu. Khi so sánh chuẩn Nhật Bản và tiêu chuẩn Việt Nam cho thiết bị chịu áp lực, không nên mặc định một chuẩn có thể thay thế hoàn toàn chuẩn còn lại. Cần xác định rõ tiêu chuẩn áp dụng, yêu cầu pháp lý tại Việt Nam và trách nhiệm của đơn vị thiết kế, chế tạo.
Tối ưu chi phí kiểm định và dừng máy bình chịu áp lực
Tối ưu chi phí kiểm định và dừng máy bình chịu áp lực nên bắt đầu từ kế hoạch bảo dưỡng theo rủi ro, không phải bằng cách rút ngắn hạng mục kiểm tra. Doanh nghiệp có thể lập lịch kiểm định đồng bộ với đợt bảo trì lớn, chuẩn bị vật tư thay thế trước khi dừng máy và hoàn thiện hồ sơ kỹ thuật để giảm thời gian chờ. Cách làm này hiệu quả hơn việc trì hoãn kiểm định, vốn có thể kéo theo phạt vi phạm hoặc dừng sản xuất ngoài kế hoạch.

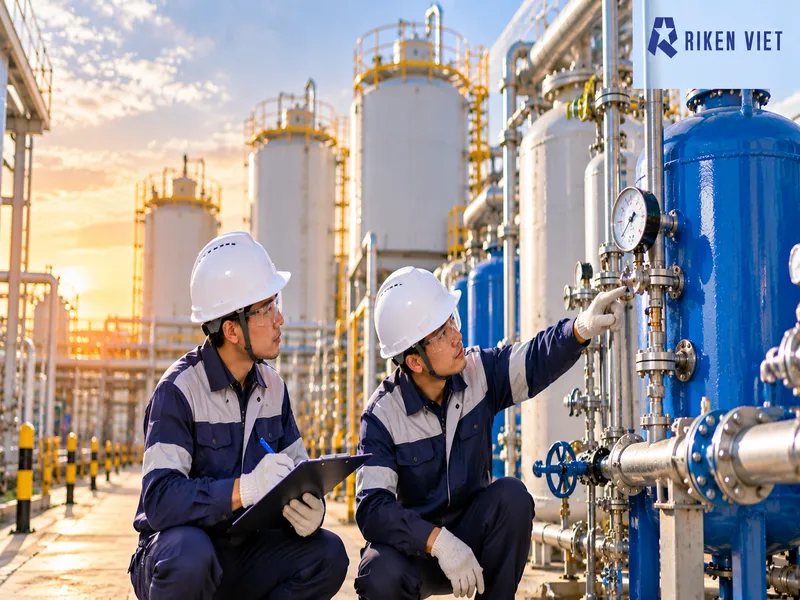

Tối ưu kiểm định bình chịu áp lực bằng bảo dưỡng chủ động và giám sát rủi ro
Việc tích hợp giám sát trực tuyến áp suất và rò rỉ khí giúp phát hiện sớm bất thường, nhưng không thay thế kiểm định bắt buộc. Cảm biến cần được kiểm tra độ tin cậy và hiệu chuẩn cảm biến áp suất và cảm biến khí trong hệ thống bình áp lực theo tần suất phù hợp. Giải pháp đo khí chuẩn Nhật Bản cho khí nén và khí công nghiệp có thể hỗ trợ giám sát, tuy nhiên chi phí đầu tư, bảo trì và năng lực vận hành cũng phải được tính trong tổng ngân sách.
Quản lý vòng đời bình chịu áp lực từ thiết kế đến vận hành
Quản lý vòng đời bình chịu áp lực từ thiết kế đến vận hành cần phân định rõ trách nhiệm của chủ sở hữu, đơn vị thiết kế, nhà chế tạo, bên lắp đặt và người vận hành. Ngay từ đầu, hồ sơ phải ghi nhận môi chất, áp suất, nhiệt độ, điều kiện tải, vị trí lắp đặt, yêu cầu thông gió và phương án ứng phó sự cố. Trong vận hành, cần kiểm soát van an toàn, chống ăn mòn, thoát nước, rung động và dấu hiệu rò rỉ.
An toàn lao động với thiết bị áp lực trên 0,7 bar phụ thuộc cả vào tình trạng kỹ thuật và kỷ luật vận hành. Đào tạo, biển cảnh báo, quy trình cô lập năng lượng và kiểm tra trước khi khởi động cần được duy trì thường xuyên. Khi bình bị nứt, phồng, ăn mòn vượt giới hạn hoặc không còn khả năng truy xuất hồ sơ, việc loại bỏ phải được đánh giá bởi người có chuyên môn; sửa chữa tạm thời không nên biến thành giải pháp kéo dài vòng đời.
Một bình chịu áp lực an toàn phải đồng thời đáp ứng yêu cầu pháp lý, điều kiện thiết kế và năng lực kiểm soát trong thực tế. Hồ sơ đầy đủ giúp chứng minh tính hợp lệ, nhưng không thể thay thế kiểm tra hiện trạng. Ngược lại, thiết bị vận hành ổn định cũng chưa đủ nếu chu kỳ kiểm định đã quá hạn hoặc cảm biến bảo vệ sai lệch. Vì vậy, quy trình nên kết hợp kiểm định độc lập, bảo dưỡng theo rủi ro, đào tạo người vận hành và theo dõi liên tục các chỉ số áp suất, nhiệt độ, rò rỉ.
Khi phát hiện bất thường, cần ưu tiên cô lập thiết bị, đánh giá nguyên nhân và quyết định sửa chữa hoặc loại bỏ dựa trên bằng chứng kỹ thuật. Lựa chọn giải pháp đo khí, giám sát và tư vấn phù hợp sẽ giúp giảm rủi ro mà không đầu tư dàn trải. Liên hệ RIKEN VIỆT để được tư vấn giải pháp giám sát và quản lý bình chịu áp lực an toàn, phù hợp với yêu cầu kỹ thuật của nhà máy.
